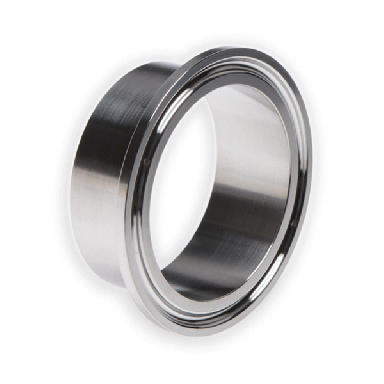

    SWG Ferrules


    SWG Ferrules
    Description
    SWG Ferrules; material 1.4404, sizes 1" to 4". Flatness of sealing face meets or exceeds guidelines.
    Dimensional Image
    Features
    • Quality checks by ACL are at the highest level for fitting manufacturers:​ JS12 & JS13 tolerances are checked by scanning CMM and reported by SPC​
    • Flatness of sealing face meets or exceeds guidelines​
    • Circularity of components is within 0.1mm​
    • Compatibility: SWG / BS
    • Durability: 0.8Ra um Int
    Materials
    • Materials are AD2000 (PED) and ASME VIII​
    • Surface finish is 0.8Ra um minimum​
    • 316L / 1,4404 3,1 Certified – Solid Bar
    Total: 12
    Industry
    PART#    		 Standard Nom
    Imperial    		 Nom
    Metric/ISO    		 Flange
    (A)    		 Material
    Grade    		 EN/ASTM
    Std    		 LIST
    PRICE
    Pharmaceutical
    FPS1050025021S56L
    		SWG 1" 25.4(metric) 1.99" (50.5mm) 316L 1.4404/S31603
    Price On Request
    dimensional image
    View Page
     SWG-Series Ferrule - 316L - 1" Nom Legacy Part Number UK:   FR.SW.0100
    Dimensional Image Key:
    • • Length (C) mm:  21.5
    • • Flange (A) mm:  50.5
    • • Flange (A) in:  1.99"
    • • OD 1 (D) mm:  25.4
    • • Wall (WT) mm:  1.65
    • • Length (C) in:  0.85"
    • • Wall (WT) in:  0.06"
    • • Tube OD (D) mm:  25.4
    • • Tube OD (D) in:  1"
    • • Tube ID (E) mm:  22.1
    • • Tube ID (E) in:  0.87"
    Pharmaceutical
    FPS1050038021S56L
    		SWG 1 1/2" 38.1(metric) 1.99" (50.5mm) 316L 1.4404/S31603
    Price On Request
    dimensional image
    View Page
     SWG-Series Ferrule - 316L - 1 1/2" Nom GTIN:   840384307971 Legacy Part Number UK:   FR.SW.0150
    Dimensional Image Key:
    • • Length (C) mm:  21.5
    • • Flange (A) mm:  50.5
    • • Flange (A) in:  1.99"
    • • OD 1 (D) mm:  38.1
    • • Wall (WT) mm:  1.65
    • • Length (C) in:  0.85"
    • • Wall (WT) in:  0.06"
    • • Tube OD (D) mm:  38.1
    • • Tube OD (D) in:  1.5"
    • • Tube ID (E) mm:  34.8
    • • Tube ID (E) in:  1.37"
    Pharmaceutical
    FPS1064051021SD6L
    		SWG 2" 50.8(metric) 2.52" (64mm) 316L 1.4404/S31603
    Price On Request
    dimensional image
    View Page
     SWG-Series Ferrule - 316L - 2" Nom GTIN:   840384307988 Legacy Part Number UK:   SWG02000-215-S6N0
    Dimensional Image Key:
    • • Length (C) mm:  21.5
    • • Flange (A) mm:  64
    • • Flange (A) in:  2.52"
    • • OD 1 (D) mm:  50.8
    • • Wall (WT) mm:  1.65
    • • Length (C) in:  0.85"
    • • Wall (WT) in:  0.06"
    • • Tube OD (D) mm:  50.8
    • • Tube OD (D) in:  2"
    • • Tube ID (E) mm:  47.5
    • • Tube ID (E) in:  1.87"
    Pharmaceutical
    FPS1077063021SD6L
    		SWG 2 1/2" 63.5(metric) 3.05" (77.5mm) 316L 1.4404/S31603
    Price On Request
    dimensional image
    View Page
     SWG-Series Ferrule - 316L - 2 1/2" Nom Legacy Part Number UK:   FR.SW.0250
    Dimensional Image Key:
    • • Length (C) mm:  21.5
    • • Flange (A) mm:  77.5
    • • Flange (A) in:  3.05"
    • • OD 1 (D) mm:  63.5
    • • Wall (WT) mm:  1.65
    • • Length (C) in:  0.85"
    • • Wall (WT) in:  0.06"
    • • Tube OD (D) mm:  63.5
    • • Tube OD (D) in:  2.5"
    • • Tube ID (E) mm:  60.2
    • • Tube ID (E) in:  2.37"
    Pharmaceutical
    FPS1091076021SD6L
    		SWG 3" 76.1(metric) 3.58" (91mm) 316L 1.4404/S31603
    Price On Request
    dimensional image
    View Page
     SWG-Series Ferrule - 316L - 3" Nom GTIN:   840384308022 Legacy Part Number UK:   FR.SW.0300
    Dimensional Image Key:
    • • Length (C) mm:  21.5
    • • Flange (A) mm:  91
    • • Flange (A) in:  3.58"
    • • OD 1 (D) mm:  76.2
    • • Wall (WT) mm:  1.65
    • • Length (C) in:  0.85"
    • • Wall (WT) in:  0.06"
    • • Tube OD (D) mm:  76.2
    • • Tube OD (D) in:  3"
    • • Tube ID (E) mm:  72.9
    • • Tube ID (E) in:  2.87"
    Pharmaceutical
    FPS1119101021SD6L
    		SWG 4" 101.6(metric) 4.69" (119mm) 316L 1.4404/S31603
    Price On Request
    dimensional image
    View Page
     SWG-Series Ferrule - 316L - 4" Nom Legacy Part Number UK:   FR.SW.0400
    Dimensional Image Key:
    • • Length (C) mm:  21.5
    • • Flange (A) mm:  119
    • • Flange (A) in:  4.69"
    • • OD 1 (D) mm:  101.6
    • • Wall (WT) mm:  2.1
    • • Length (C) in:  0.85"
    • • Wall (WT) in:  0.08"
    • • Tube OD (D) mm:  101.6
    • • Tube OD (D) in:  4"
    • • Tube ID (E) mm:  97.4
    • • Tube ID (E) in:  3.83"
    Hygienic
    FDS1050025021S56L
    		SWG 1" 25.4(metric) 1.99" (50.5mm) 316L 1.4404/S31603
    Price On Request
    dimensional image
    View Page
     SWG-Series Ferrule - 316L - 1" Nom Legacy Part Number UK:   FR.SW.0100
    Dimensional Image Key:
    • • Length (C) mm:  21.5
    • • Flange (A) mm:  50.5
    • • Flange (A) in:  1.99"
    • • OD 1 (D) mm:  25.4
    • • Wall (WT) mm:  1.65
    • • Length (C) in:  0.85"
    • • Wall (WT) in:  0.06"
    • • Tube OD (D) mm:  25.4
    • • Tube OD (D) in:  1"
    • • Tube ID (E) mm:  22.1
    • • Tube ID (E) in:  0.87"
    Hygienic
    FDS1050038021S56L
    		SWG 1 1/2" 38.1(metric) 1.99" (50.5mm) 316L 1.4404/S31603
    Price On Request
    dimensional image
    View Page
     SWG-Series Ferrule - 316L - 1 1/2" Nom Legacy Part Number UK:   FR.SW.0150
    Dimensional Image Key:
    • • Length (C) mm:  21.5
    • • Flange (A) mm:  50.5
    • • Flange (A) in:  1.99"
    • • OD 1 (D) mm:  38.1
    • • Wall (WT) mm:  1.65
    • • Length (C) in:  0.85"
    • • Wall (WT) in:  0.06"
    • • Tube OD (D) mm:  38.1
    • • Tube OD (D) in:  1.5"
    • • Tube ID (E) mm:  34.8
    • • Tube ID (E) in:  1.37"
    Hygienic
    FDS1064050021SD6L
    		SWG 2" 50.8(metric) 2.52" (64mm) 316L 1.4404/S31603
    Price On Request
    dimensional image
    View Page
     SWG-Series Ferrule - 316L - 2" Nom Legacy Part Number UK:   FR.SW.0200
    Dimensional Image Key:
    • • Length (C) mm:  21.5
    • • Flange (A) mm:  64
    • • Flange (A) in:  2.52"
    • • OD 1 (D) mm:  50.8
    • • Wall (WT) mm:  1.65
    • • Length (C) in:  0.85"
    • • Wall (WT) in:  0.06"
    • • Tube OD (D) mm:  50.8
    • • Tube OD (D) in:  2"
    • • Tube ID (E) mm:  47.5
    • • Tube ID (E) in:  1.87"
    Hygienic
    FDS1077063021SD6L
    		SWG 2 1/2" 63.5(metric) 3.05" (77.5mm) 316L 1.4404/S31603
    Price On Request
    dimensional image
    View Page
     SWG-Series Ferrule - 316L - 2 1/2" Nom Legacy Part Number UK:   FR.SW.0250
    Dimensional Image Key:
    • • Length (C) mm:  21.5
    • • Flange (A) mm:  77.5
    • • Flange (A) in:  3.05"
    • • OD 1 (D) mm:  63.5
    • • Wall (WT) mm:  1.65
    • • Length (C) in:  0.85"
    • • Wall (WT) in:  0.06"
    • • Tube OD (D) mm:  63.5
    • • Tube OD (D) in:  2.5"
    • • Tube ID (E) mm:  60.2
    • • Tube ID (E) in:  2.37"
    Hygienic
    FDS1091076021SD6L
    		SWG 3" 76.2(metric) 3.58" (91mm) 316L 1.4404/S31603
    Price On Request
    dimensional image
    View Page
     SWG-Series Ferrule - 316L - 3" Nom Legacy Part Number UK:   FR.SW.0300
    Dimensional Image Key:
    • • Length (C) mm:  21.5
    • • Flange (A) mm:  91
    • • Flange (A) in:  3.58"
    • • OD 1 (D) mm:  76.2
    • • Wall (WT) mm:  1.65
    • • Length (C) in:  0.85"
    • • Wall (WT) in:  0.06"
    • • Tube OD (D) mm:  76.2
    • • Tube OD (D) in:  3"
    • • Tube ID (E) mm:  72.9
    • • Tube ID (E) in:  2.87"
    Hygienic
    FDS1119101021SD6L
    		SWG 4" 101.6(metric) 4.69" (119mm) 316L 1.4404/S31603
    Price On Request
    dimensional image
    View Page
     SWG-Series Ferrule - 316L - 4" Nom Legacy Part Number UK:   FR.SW.0400
    Dimensional Image Key:
    • • Length (C) mm:  21.5
    • • Flange (A) mm:  119
    • • Flange (A) in:  4.69"
    • • OD 1 (D) mm:  101.6
    • • Wall (WT) mm:  2.1
    • • Length (C) in:  0.85"
    • • Wall (WT) in:  0.08"
    • • Tube OD (D) mm:  101.6
    • • Tube OD (D) in:  4"
    • • Tube ID (E) mm:  97.4
    • • Tube ID (E) in:  3.83"
