ISO 1127 Ferrules Variations


ISO 1127 Ferrules Variations
Description

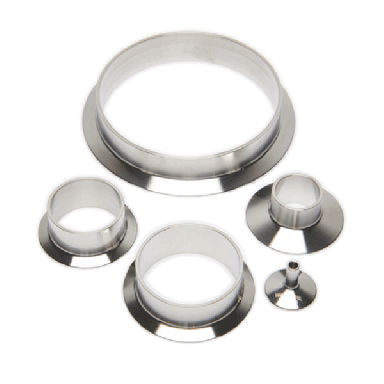

ACL ISO 1127 Ferrules, variations, material 1.4404. Flatness of sealing face meets or exceeds guidelines.

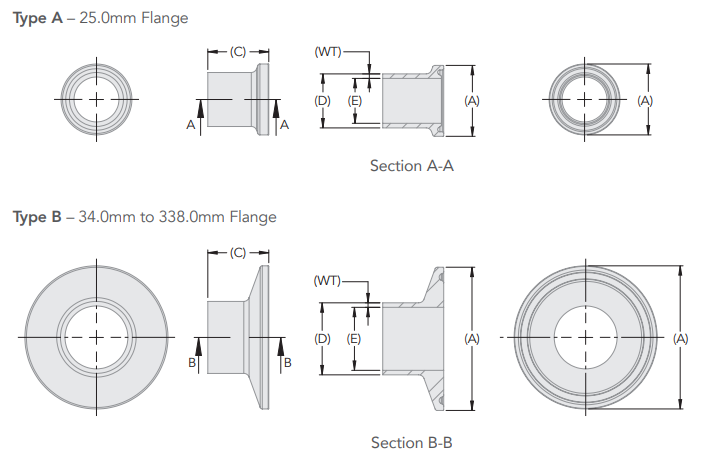

Dimensional Image
Features
  • Quality checks by ACL are at the highest level for fitting manufacturers:​ JS12 & JS13 tolerances are checked by scanning CMM and reported by SPC​
  • Flatness of sealing face meets or exceeds guidelines​
  • Circularity of components is within 0.1mm​
  • Compatibility: ISO 1127
  • Durability: 0.8Ra um Int
Materials
  • 316L / 1.4404
  • Materials are AD2000 (PED) and ASME VIII​
  • Surface finish is 0.8Ra um minimum​
Industry
PART#
Standard Nom
Imperial
Nom
Metric/ISO
Flange
(A)
Material
Grade
EN/ASTM
Std
LIST
PRICE
ISO1127 Variations DN 8(ISO) 1.34" (34mm) 316L 1.4404/S31603
dimensional image
View Page
ISO1127 Variations-Series Ferrule - 316L - 34mm Flange - DN 8 Nom Legacy Part Number UK:   FR.IS1X.D008.A
Dimensional Image Key:
  • • Length (C) mm:  18
  • • Flange (A) mm:  34
  • • Flange (A) in:  1.34"
  • • OD 1 (D) mm:  13.5
  • • Wall (WT) mm:  1.6
  • • Length (C) in:  0.71"
  • • Wall (WT) in:  0.06"
  • • Tube OD (D) mm:  13.5
  • • Tube OD (D) in:  0.53"
  • • Tube ID (E) mm:  10.3
  • • Tube ID (E) in:  0.41"
ISO1127 Variations DN 8(ISO) 1.99" (50.5mm) 316L 1.4404/S31603
dimensional image
View Page
ISO1127 Variations-Series Ferrule - 316L - 50.5mm Flange - DN 8 Nom Legacy Part Number UK:   FR.IS1X.D008.B
Dimensional Image Key:
  • • Length (C) mm:  21.5
  • • Flange (A) mm:  50.5
  • • Flange (A) in:  1.99"
  • • OD 1 (D) mm:  13.5
  • • Wall (WT) mm:  1.6
  • • Length (C) in:  0.85"
  • • Wall (WT) in:  0.06"
  • • Tube OD (D) mm:  13.5
  • • Tube OD (D) in:  0.53"
  • • Tube ID (E) mm:  10.3
  • • Tube ID (E) in:  0.41"
ISO1127 Variations DN 10(ISO) 1.34" (34mm) 316L 1.4404/S31603
dimensional image
View Page
ISO1127 Variations-Series Ferrule - 316L - 34mm Flange - DN 10 Nom Legacy Part Number UK:   FR.IS1X.D010.A
Dimensional Image Key:
  • • Length (C) mm:  18
  • • Flange (A) mm:  34
  • • Flange (A) in:  1.34"
  • • OD 1 (D) mm:  17.2
  • • Wall (WT) mm:  1.6
  • • Length (C) in:  0.71"
  • • Wall (WT) in:  0.06"
  • • Tube OD (D) mm:  17.2
  • • Tube OD (D) in:  0.68"
  • • Tube ID (E) mm:  14
  • • Tube ID (E) in:  0.55"
ISO1127 Variations DN 10(ISO) 1.99" (50.5mm) 316L 1.4404/S31603
dimensional image
View Page
ISO1127 Variations-Series Ferrule - 316L - 50.5mm Flange - DN 10 Nom Legacy Part Number UK:   FR.IS1X.D010.B
Dimensional Image Key:
  • • Length (C) mm:  21.5
  • • Flange (A) mm:  50.5
  • • Flange (A) in:  1.99"
  • • OD 1 (D) mm:  17.2
  • • Wall (WT) mm:  1.6
  • • Length (C) in:  0.85"
  • • Wall (WT) in:  0.06"
  • • Tube OD (D) mm:  17.2
  • • Tube OD (D) in:  0.68"
  • • Tube ID (E) mm:  14
  • • Tube ID (E) in:  0.55"
ISO1127 Variations DN 15(ISO) 1.34" (34mm) 316L 1.4404/S31603
dimensional image
View Page
ISO1127 Variations-Series Ferrule - 316L - 34mm Flange - DN 15 Nom Legacy Part Number UK:   FR.IS1X.D015.A
Dimensional Image Key:
  • • Length (C) mm:  18
  • • Flange (A) mm:  34
  • • Flange (A) in:  1.34"
  • • OD 1 (D) mm:  21.3
  • • Wall (WT) mm:  1.6
  • • Length (C) in:  0.71"
  • • Wall (WT) in:  0.06"
  • • Tube OD (D) mm:  21.3
  • • Tube OD (D) in:  0.84"
  • • Tube ID (E) mm:  18.1
  • • Tube ID (E) in:  0.71"
ISO1127 Variations DN 20(ISO) 1.99" (50.5mm) 316L 1.4404/S31603
dimensional image
View Page
ISO1127 Variations-Series Ferrule - 316L - 50.5mm Flange - DN 20 Nom Legacy Part Number UK:   FR.IS1X.D020.A
Dimensional Image Key:
  • • Length (C) mm:  21.5
  • • Flange (A) mm:  50.5
  • • Flange (A) in:  1.99"
  • • OD 1 (D) mm:  26.9
  • • Wall (WT) mm:  1.6
  • • Length (C) in:  0.85"
  • • Wall (WT) in:  0.06"
  • • Tube OD (D) mm:  26.9
  • • Tube OD (D) in:  1.06"
  • • Tube ID (E) mm:  23.7
  • • Tube ID (E) in:  0.93"
ISO1127 Variations DN 25(ISO) 1.99" (50.5mm) 316L 1.4404/S31603
dimensional image
View Page
ISO1127 Variations-Series Ferrule - 316L - 50.5mm Flange - DN 25 Nom Legacy Part Number UK:   FR.IS1X.D025.A
Dimensional Image Key:
  • • Length (C) mm:  21.5
  • • Flange (A) mm:  50.5
  • • Flange (A) in:  1.99"
  • • OD 1 (D) mm:  33.7
  • • Wall (WT) mm:  1.6
  • • Length (C) in:  0.85"
  • • Wall (WT) in:  0.06"
  • • Tube OD (D) mm:  33.7
  • • Tube OD (D) in:  1.33"
  • • Tube ID (E) mm:  30.5
  • • Tube ID (E) in:  1.2"
ISO1127 Variations DN 25(ISO) 1.99" (50.5mm) 316L 1.4404/S31603
dimensional image
View Page
ISO1127 Variations-Series Ferrule - 316L - 50.5mm Flange - DN 25 Nom Legacy Part Number UK:   FR.IS1X.D025.B
Dimensional Image Key:
  • • Length (C) mm:  21.5
  • • Flange (A) mm:  50.5
  • • Flange (A) in:  1.99"
  • • OD 1 (D) mm:  33.7
  • • Wall (WT) mm:  1.2
  • • Length (C) in:  0.85"
  • • Wall (WT) in:  0.05"
  • • Tube OD (D) mm:  33.7
  • • Tube OD (D) in:  1.33"
  • • Tube ID (E) mm:  31.3
  • • Tube ID (E) in:  1.23"
ISO1127 Variations DN 65(ISO) 3.58" (91mm) 316L 1.4404/S31603
dimensional image
View Page
ISO1127 Variations-Series Ferrule - 316L - 91mm Flange - DN 65 Nom Legacy Part Number UK:   FR.IS1X.D065.A
Dimensional Image Key:
  • • Length (C) mm:  21.5
  • • Flange (A) mm:  91
  • • Flange (A) in:  3.58"
  • • OD 1 (D) mm:  76.1
  • • Wall (WT) mm:  1.6
  • • Length (C) in:  0.85"
  • • Wall (WT) in:  0.06"
  • • Tube OD (D) mm:  76.1
  • • Tube OD (D) in:  3"
  • • Tube ID (E) mm:  72.9
  • • Tube ID (E) in:  2.87"
ISO1127 Variations DN 8(ISO) 1.34" (34mm) 316L 1.4404/S31603
dimensional image
View Page
ISO1127 Variations-Series Ferrule - 316L - 34mm Flange - DN 8 Nom GTIN:   840384307599 Legacy Part Number UK:   FR.IS1X.D008.A Legacy Part Number DK:   FRIS1XD008A
Dimensional Image Key:
  • • Length (C) mm:  18
  • • Flange (A) mm:  34
  • • Flange (A) in:  1.34"
  • • OD 1 (D) mm:  13.5
  • • Wall (WT) mm:  1.6
  • • Length (C) in:  0.71"
  • • Wall (WT) in:  0.06"
  • • Tube OD (D) mm:  13.5
  • • Tube OD (D) in:  0.53"
  • • Tube ID (E) mm:  10.3
  • • Tube ID (E) in:  0.41"
ISO1127 Variations DN 8(ISO) 1.99" (50.5mm) 316L 1.4404/S31603
dimensional image
View Page
ISO1127 Variations-Series Ferrule - 316L - 50.5mm Flange - DN 8 Nom GTIN:   840384307605 Legacy Part Number UK:   FR.IS1X.D008.B
Dimensional Image Key:
  • • Length (C) mm:  21.5
  • • Flange (A) mm:  50.5
  • • Flange (A) in:  1.99"
  • • OD 1 (D) mm:  13.5
  • • Wall (WT) mm:  1.6
  • • Length (C) in:  0.85"
  • • Wall (WT) in:  0.06"
  • • Tube OD (D) mm:  13.5
  • • Tube OD (D) in:  0.53"
  • • Tube ID (E) mm:  10.3
  • • Tube ID (E) in:  0.41"
ISO1127 Variations DN 10(ISO) 1.34" (34mm) 316L 1.4404/S31603
dimensional image
View Page
ISO1127 Variations-Series Ferrule - 316L - 34mm Flange - DN 10 Nom GTIN:   840384307612 Legacy Part Number UK:   FR.IS1X.D010.A Legacy Part Number DK:   FRIS1XD010A
Dimensional Image Key:
  • • Length (C) mm:  18
  • • Flange (A) mm:  34
  • • Flange (A) in:  1.34"
  • • OD 1 (D) mm:  17.2
  • • Wall (WT) mm:  1.6
  • • Length (C) in:  0.71"
  • • Wall (WT) in:  0.06"
  • • Tube OD (D) mm:  17.2
  • • Tube OD (D) in:  0.68"
  • • Tube ID (E) mm:  14
  • • Tube ID (E) in:  0.55"
