Reducers


Reducers
Description
Concentric reducers, eccentric reducers and pipe to tube reducers schedules 10 & 40. Quality checks by ACL are at the highest level for fitting manufacturers. Flatness of sealing face meets or exceeds guidelines.
Features
  • UK Produced
  • Quality checks by ACL are at the highest level for fitting manufacturers: JS12 & JS13 tolerances are checked by scanning CMM and reported by SPC
  • Flatness of sealing face meets or exceeds guidelines
  • Circularity of components is within 0.1mm
  • Surface finish is 0.8Ra um minimum
Materials
Materials are AD2000 (PED) and ASME VIII
Industry
PART#
Standard Nom
Imperial
Nom
Metric/ISO
Flange
(A)
Material
Grade
EN/ASTM
Std
Pipe
Size
Tube
Size
Flange 2
(J)
ID
(E)
ID2
(G)
OD
(D)
OD2
(H)
Length
(C)
LIST
PRICE
Concentric - Ferrule Ended 0.98" (25mm) 316L 1.4404/≈ SS2348 0.98" (25mm) 0.63" (15.9mm) 0.37" (9.5mm) 1.57" (40mm)
dimensional image
View Page

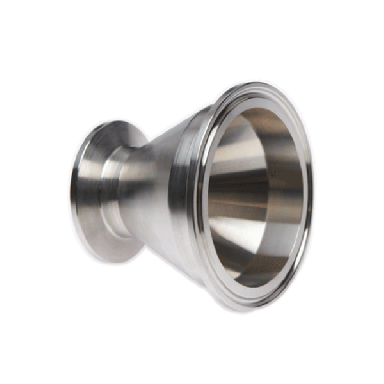

Concentric Reducers Ferrule-ended, ¾” Nominal 1, ½” Nominal 2 GTIN:   840384324244 Legacy Part Number IE:   CR.075.050 Legacy Part Number UK:   CR.075.050 Legacy Part Number DK:   CR075050
Dimensional Image Key:
  • • Length (C) mm:  40
  • • Flange (A) mm:  25
  • • Flange (A) in:  0.98"
  • • ID (E) mm:  15.9
  • • ID 2 (G) mm:  9.5
  • • Flange 1 (A) mm:  25.4
  • • ID 1 (E) mm:  15.9
  • • Flange 2 (J) mm:  25
  • • ID (E) in:  0.63"
  • • Length (C) in:  1.57"
  • • Flange 1 (A) in:  —
  • • ID 1 (E) in:  —
  • • Flange 2 (J) in:  0.98"
  • • ID 2 (G) in:  0.37"
Concentric - Ferrule Ended 1.99" (50.5mm) 316L 1.4404/≈ SS2348 0.98" (25mm) 0.87" (22.2mm) 0.37" (9.5mm) 1.97" (50mm)
dimensional image
View Page
Concentric Reducers Ferrule-ended, 1” Nominal 1, ½” Nominal 2 GTIN:   840384324251 Legacy Part Number IE:   CR.100.050 Legacy Part Number UK:   CR.100.050 Legacy Part Number DK:   CR100050
Dimensional Image Key:
  • • Length (C) mm:  50
  • • Flange (A) mm:  50.5
  • • Flange (A) in:  1.99"
  • • ID (E) mm:  22.2
  • • ID 2 (G) mm:  9.5
  • • Flange 1 (A) mm:  50.5
  • • ID 1 (E) mm:  22.2
  • • Flange 2 (J) mm:  25
  • • ID (E) in:  0.87"
  • • Length (C) in:  1.97"
  • • Flange 1 (A) in:  —
  • • ID 1 (E) in:  —
  • • Flange 2 (J) in:  0.98"
  • • ID 2 (G) in:  0.37"
Concentric - Ferrule Ended 1.99" (50.5mm) 316L 1.4404/≈ SS2348 0.98" (25mm) 0.87" (22.2mm) 0.62" (15.8mm) 1.97" (50mm)
dimensional image
View Page
Concentric Reducers Ferrule-ended, 1” Nominal 1, ¾” Nominal 2 GTIN:   840384324268 Legacy Part Number IE:   CR.100.075 Legacy Part Number UK:   CR.100.075 Legacy Part Number DK:   CR100075
Dimensional Image Key:
  • • Length (C) mm:  50
  • • Flange (A) mm:  50.5
  • • Flange (A) in:  1.99"
  • • ID (E) mm:  22.2
  • • ID 2 (G) mm:  15.8
  • • Flange 1 (A) mm:  50.5
  • • ID 1 (E) mm:  22.2
  • • Flange 2 (J) mm:  25
  • • ID (E) in:  0.87"
  • • Length (C) in:  1.97"
  • • Flange 1 (A) in:  —
  • • ID 1 (E) in:  —
  • • Flange 2 (J) in:  0.98"
  • • ID 2 (G) in:  0.62"
Concentric - Ferrule Ended 1.99" (50.5mm) 316L 1.4404/≈ SS2348 0.98" (25mm) 1.37" (34.9mm) 0.37" (9.5mm) 1.97" (50mm)
dimensional image
View Page
Concentric Reducers Ferrule-ended, 1½” Nominal 1, ½” Nominal 2 GTIN:   840384324275 Legacy Part Number IE:   CR.150.050 Legacy Part Number UK:   CR.150.050 Legacy Part Number DK:   CR150050
Dimensional Image Key:
  • • Length (C) mm:  50
  • • Flange (A) mm:  50.5
  • • Flange (A) in:  1.99"
  • • ID (E) mm:  34.9
  • • ID 2 (G) mm:  9.5
  • • Flange 1 (A) mm:  50.5
  • • ID 1 (E) mm:  34.9
  • • Flange 2 (J) mm:  25
  • • ID (E) in:  1.37"
  • • Length (C) in:  1.97"
  • • Flange 1 (A) in:  —
  • • ID 1 (E) in:  —
  • • Flange 2 (J) in:  0.98"
  • • ID 2 (G) in:  0.37"
Concentric - Ferrule Ended 1.99" (50.5mm) 316L 1.4404/≈ SS2348 0.98" (25mm) 1.37" (34.9mm) 0.62" (15.8mm) 1.97" (50mm)
dimensional image
View Page
Concentric Reducers Ferrule-ended, 1½” Nominal 1, ¾” Nominal 2 GTIN:   840384324282 Legacy Part Number IE:   CR.150.075 Legacy Part Number UK:   CR.150.075 Legacy Part Number DK:   CR150075
Dimensional Image Key:
  • • Length (C) mm:  50
  • • Flange (A) mm:  50.5
  • • Flange (A) in:  1.99"
  • • ID (E) mm:  34.9
  • • ID 2 (G) mm:  15.8
  • • Flange 1 (A) mm:  50.5
  • • ID 1 (E) mm:  34.9
  • • Flange 2 (J) mm:  25
  • • ID (E) in:  1.37"
  • • Length (C) in:  1.97"
  • • Flange 1 (A) in:  —
  • • ID 1 (E) in:  —
  • • Flange 2 (J) in:  0.98"
  • • ID 2 (G) in:  0.62"
Concentric - Ferrule Ended 1.99" (50.5mm) 316L 1.4404/≈ SS2348 1.99" (50.5mm) 1.37" (34.9mm) 0.87" (22.2mm) 1.97" (50mm)
dimensional image
View Page
Concentric Reducers Ferrule-ended, 1½” Nominal 1, 1” Nominal 2 GTIN:   840384324299 Legacy Part Number IE:   CR.150.100 Legacy Part Number UK:   CR.150.100 Legacy Part Number DK:   CR150100
Dimensional Image Key:
  • • Length (C) mm:  50
  • • Flange (A) mm:  50.5
  • • Flange (A) in:  1.99"
  • • ID (E) mm:  34.9
  • • ID 2 (G) mm:  22.2
  • • Flange 1 (A) mm:  50.5
  • • ID 1 (E) mm:  34.9
  • • Flange 2 (J) mm:  50.5
  • • ID (E) in:  1.37"
  • • Length (C) in:  1.97"
  • • Flange 1 (A) in:  —
  • • ID 1 (E) in:  —
  • • Flange 2 (J) in:  1.99"
  • • ID 2 (G) in:  0.87"
Concentric - Ferrule Ended 2.52" (64mm) 316L 1.4404/≈ SS2348 0.98" (25mm) 1.87" (47.6mm) 0.37" (9.5mm) 1.97" (50mm)
dimensional image
View Page
Concentric Reducers Ferrule-ended, 2” Nominal 1, ½” Nominal 2 GTIN:   840384324305 Legacy Part Number IE:   CR.200.050 Legacy Part Number UK:   CR.200.050 Legacy Part Number DK:   CR200050
Dimensional Image Key:
  • • Length (C) mm:  50
  • • Flange (A) mm:  64
  • • Flange (A) in:  2.52"
  • • ID (E) mm:  47.6
  • • ID 2 (G) mm:  9.5
  • • Flange 1 (A) mm:  64
  • • ID 1 (E) mm:  47.6
  • • Flange 2 (J) mm:  25
  • • ID (E) in:  1.87"
  • • Length (C) in:  1.97"
  • • Flange 1 (A) in:  —
  • • ID 1 (E) in:  —
  • • Flange 2 (J) in:  0.98"
  • • ID 2 (G) in:  0.37"
Concentric - Ferrule Ended 2.52" (64mm) 316L 1.4404/≈ SS2348 0.98" (25mm) 1.87" (47.6mm) 0.62" (15.8mm) 1.97" (50mm)
dimensional image
View Page
Concentric Reducers Ferrule-ended, 2” Nominal 1, ¾” Nominal 2 GTIN:   840384324312 Legacy Part Number IE:   CR.200.075 Legacy Part Number UK:   CR.200.075
Dimensional Image Key:
  • • Length (C) mm:  50
  • • Flange (A) mm:  64
  • • Flange (A) in:  2.52"
  • • ID (E) mm:  47.6
  • • ID 2 (G) mm:  15.8
  • • Flange 1 (A) mm:  64
  • • ID 1 (E) mm:  47.6
  • • Flange 2 (J) mm:  25
  • • ID (E) in:  1.87"
  • • Length (C) in:  1.97"
  • • Flange 1 (A) in:  —
  • • ID 1 (E) in:  —
  • • Flange 2 (J) in:  0.98"
  • • ID 2 (G) in:  0.62"
Concentric - Ferrule Ended 2.52" (64mm) 316L 1.4404/≈ SS2348 1.99" (50.5mm) 1.87" (47.6mm) 0.87" (22.2mm) 1.97" (50mm)
dimensional image
View Page
Concentric Reducers Ferrule-ended, 2” Nominal 1, 1” Nominal 2 GTIN:   840384324329 Legacy Part Number IE:   CR.200.100 Legacy Part Number UK:   CR.200.100 Legacy Part Number DK:   CR200100
Dimensional Image Key:
  • • Length (C) mm:  50
  • • Flange (A) mm:  64
  • • Flange (A) in:  2.52"
  • • ID (E) mm:  47.6
  • • ID 2 (G) mm:  22.2
  • • Flange 1 (A) mm:  64
  • • ID 1 (E) mm:  47.6
  • • Flange 2 (J) mm:  50.5
  • • ID (E) in:  1.87"
  • • Length (C) in:  1.97"
  • • Flange 1 (A) in:  —
  • • ID 1 (E) in:  —
  • • Flange 2 (J) in:  1.99"
  • • ID 2 (G) in:  0.87"
Concentric - Ferrule Ended 2.52" (64mm) 316L 1.4404/≈ SS2348 1.99" (50.5mm) 1.87" (47.6mm) 1.37" (34.9mm) 1.97" (50mm)
dimensional image
View Page
Concentric Reducers Ferrule-ended, 2” Nominal 1, 1½” Nominal 2 GTIN:   840384324336 Legacy Part Number IE:   CR.200.150 Legacy Part Number UK:   CR.200.150 Legacy Part Number DK:   CR200150
Dimensional Image Key:
  • • Length (C) mm:  50
  • • Flange (A) mm:  64
  • • Flange (A) in:  2.52"
  • • ID (E) mm:  47.6
  • • ID 2 (G) mm:  34.9
  • • Flange 1 (A) mm:  64
  • • ID 1 (E) mm:  47.6
  • • Flange 2 (J) mm:  50.5
  • • ID (E) in:  1.87"
  • • Length (C) in:  1.97"
  • • Flange 1 (A) in:  —
  • • ID 1 (E) in:  —
  • • Flange 2 (J) in:  1.99"
  • • ID 2 (G) in:  1.37"
Concentric - Ferrule Ended 3.05" (77.5mm) 316L 1.4404/≈ SS2348 0.98" (25mm) 2.37" (60.3mm) 0.37" (9.5mm) 2.36" (60mm)
dimensional image
View Page
Concentric Reducers Ferrule-ended, 2½” Nominal 1, ½” Nominal 2 Legacy Part Number IE:   CR.250.050 Legacy Part Number UK:   CR.250.050
Dimensional Image Key:
  • • Length (C) mm:  60
  • • Flange (A) mm:  77.5
  • • Flange (A) in:  3.05"
  • • ID (E) mm:  60.3
  • • ID 2 (G) mm:  9.5
  • • Flange 1 (A) mm:  77.5
  • • ID 1 (E) mm:  60.3
  • • Flange 2 (J) mm:  25
  • • ID (E) in:  2.37"
  • • Length (C) in:  2.36"
  • • Flange 1 (A) in:  —
  • • ID 1 (E) in:  —
  • • Flange 2 (J) in:  0.98"
  • • ID 2 (G) in:  0.37"
Concentric - Ferrule Ended 3.05" (77.5mm) 316L 1.4404/≈ SS2348 0.98" (25mm) 2.37" (60.3mm) 0.62" (15.8mm) 2.36" (60mm)
dimensional image
View Page
Concentric Reducers Ferrule-ended, 2½” Nominal 1, ¾” Nominal 2 Legacy Part Number IE:   CR.250.075 Legacy Part Number UK:   CR.250.075
Dimensional Image Key:
  • • Length (C) mm:  60
  • • Flange (A) mm:  77.5
  • • Flange (A) in:  3.05"
  • • ID (E) mm:  60.3
  • • ID 2 (G) mm:  15.8
  • • Flange 1 (A) mm:  77.5
  • • ID 1 (E) mm:  60.3
  • • Flange 2 (J) mm:  25
  • • ID (E) in:  2.37"
  • • Length (C) in:  2.36"
  • • Flange 1 (A) in:  —
  • • ID 1 (E) in:  —
  • • Flange 2 (J) in:  0.98"
  • • ID 2 (G) in:  0.62"
