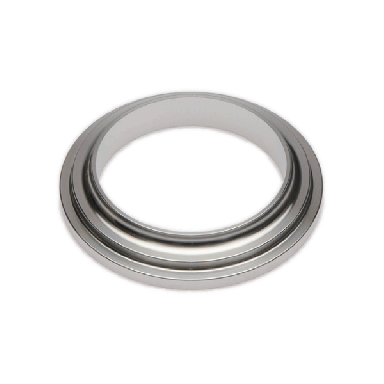

DS Liners

View Page
DS Liner, 1” Nominal Imperial, 22.6mm ID GTIN:   840384330535 Legacy Part Number IE:   LI.DS.0100 Legacy Part Number UK:   LI.DS.0100 Legacy Part Number DK:   LIDS0100
Dimensional Image Key:

• • Length (C) mm:  11
• • ID (E) mm:  22.6
• • OD 2 (H) mm:  40
• • OD (D) mm:  25
• • OD (H) mm:  25
• • ID (D) mm:  22.6
• • ID (E) in:  0.89"
• • Length (C) in:  0.43"
• • OD 1 (D) in:  0.98
• • OD 2 (H) in:  0.98"
• • OD (H) in:  1.57"
• • ID (D) in:  0.89"

View Page
DS Liner, 1½” Nominal Imperial, 35.6mm ID GTIN:   840384330542 Legacy Part Number IE:   LI.DS.0150 Legacy Part Number UK:   LI.DS.0150 Legacy Part Number DK:   LIDS0150
Dimensional Image Key:

• • Length (C) mm:  11
• • ID (E) mm:  35.6
• • OD 2 (H) mm:  54
• • OD (D) mm:  38
• • OD (H) mm:  38
• • ID (D) mm:  35.6
• • ID (E) in:  1.4"
• • Length (C) in:  0.43"
• • OD 1 (D) in:  1.5
• • OD 2 (H) in:  1.5"
• • OD (H) in:  2.13"
• • ID (D) in:  1.4"

View Page
DS Liner, 2” Nominal Imperial, 48.6mm ID GTIN:   840384330559 Legacy Part Number IE:   LI.DS.0200 Legacy Part Number UK:   LI.DS.0200 Legacy Part Number DK:   LIDS0200
Dimensional Image Key:

• • Length (C) mm:  11
• • ID (E) mm:  48.6
• • OD 2 (H) mm:  68
• • OD (D) mm:  51
• • OD (H) mm:  51
• • ID (D) mm:  48.6
• • ID (E) in:  1.91"
• • Length (C) in:  0.43"
• • OD 1 (D) in:  2.01
• • OD 2 (H) in:  2.01"
• • OD (H) in:  2.68"
• • ID (D) in:  1.91"

View Page
DS Liner, 2½” Nominal Imperial, 60.3mm ID GTIN:   840384330566 Legacy Part Number IE:   LI.DS.0250 Legacy Part Number UK:   LI.DS.0250 Legacy Part Number DK:   LIDS0250
Dimensional Image Key:

• • Length (C) mm:  12
• • ID (E) mm:  60.3
• • OD 2 (H) mm:  84
• • OD (D) mm:  63.5
• • OD (H) mm:  63.5
• • ID (D) mm:  60.3
• • ID (E) in:  2.37"
• • Length (C) in:  0.47"
• • OD 1 (D) in:  2.5
• • OD 2 (H) in:  2.5"
• • OD (H) in:  3.31"
• • ID (D) in:  2.37"

View Page
DS Liner, 3” Nominal Imperial, 72.1mm ID GTIN:   840384330573 Legacy Part Number IE:   LI.DS.0300 Legacy Part Number UK:   LI.DS.0300 Legacy Part Number DK:   LIDS0300
Dimensional Image Key:

• • Length (C) mm:  12
• • ID (E) mm:  72.1
• • OD 2 (H) mm:  96
• • OD (D) mm:  76.1
• • OD (H) mm:  76.1
• • ID (D) mm:  72.1
• • ID (E) in:  2.84"
• • Length (C) in:  0.47"
• • OD 1 (D) in:  3
• • OD 2 (H) in:  3"
• • OD (H) in:  3.78"
• • ID (D) in:  2.84"

View Page
DS Liner, 4” Nominal Imperial, 97.6mm ID GTIN:   840384330580 Legacy Part Number IE:   LI.DS.0400 Legacy Part Number UK:   LI.DS.0400 Legacy Part Number DK:   LIDS0400
Dimensional Image Key:

• • Length (C) mm:  12
• • ID (E) mm:  97.6
• • OD 2 (H) mm:  124
• • OD (D) mm:  101.6
• • OD (H) mm:  101.6
• • ID (D) mm:  97.6
• • ID (E) in:  3.84"
• • Length (C) in:  0.47"
• • OD 1 (D) in:  4
• • OD 2 (H) in:  4"
• • OD (H) in:  4.88"
• • ID (D) in:  3.84"
