DS Fittings

Industry PART#	Standard	Nom Imperial	Nom Metric/ISO	Flange (A)	Material Grade	EN/ASTM Std	ID (E)
Hygienic NUDS000250124L	DS	1"	25(metric)		304	1.4301/S30400	Price On Request
View Page DS Nut, 1” Nominal Imperial, 35mm ID GTIN: 840384330597 Legacy Part Number IE: OM.DS.0100 Legacy Part Number UK: OM.DS.0100 Legacy Part Number DK: OMDS0100 Dimensional Image Key: • Length (C) mm: 20 • OD 2 (H) mm: 44 • OD (H) mm: 44 • ID (D) mm: 35 • ID (E) in: 0.79" • Length (C) in: 0.79" • OD 1 (D) in: 25 • OD 2 (H) in: 1.73" • ID (D) in: 1.38"
Hygienic NUDS000380124L	DS	1 1/2"	38(metric)		304	1.4301/S30400	Price On Request
View Page DS Nut, 1½” Nominal Imperial, 48.5mm ID GTIN: 840384330603 Legacy Part Number IE: OM.DS.0150 Legacy Part Number UK: OM.DS.0150 Legacy Part Number DK: OMDS0150 Dimensional Image Key: • Length (C) mm: 20 • OD 2 (H) mm: 58 • OD (H) mm: 58 • ID (D) mm: 48.5 • ID (E) in: 0.79" • Length (C) in: 0.79" • OD 1 (D) in: 38 • OD 2 (H) in: 2.28" • ID (D) in: 1.91"
Hygienic NUDS000510124L	DS	2"	51(metric)		304	1.4301/S30400	Price On Request
View Page DS Nut, 2” Nominal Imperial, 62.5mm ID GTIN: 840384330610 Legacy Part Number IE: OM.DS.0200 Legacy Part Number UK: OM.DS.0200 Legacy Part Number DK: OMDS0200 Dimensional Image Key: • Length (C) mm: 22 • OD 2 (H) mm: 72 • OD (H) mm: 72 • ID (D) mm: 62.5 • ID (E) in: 0.87" • Length (C) in: 0.87" • OD 1 (D) in: 51 • OD 2 (H) in: 2.83" • ID (D) in: 2.46"
Hygienic NUDS000630164L	DS	2 1/2"	63.5(metric)		304	1.4301/S30400	Price On Request
View Page DS Nut, 2½” Nominal Imperial, 76.5mm ID GTIN: 840384330627 Legacy Part Number IE: OM.DS.0250 Legacy Part Number UK: OM.DS.0250 Legacy Part Number DK: OMDS0250 Dimensional Image Key: • Length (C) mm: 24 • OD 2 (H) mm: 88 • OD (H) mm: 88 • ID (D) mm: 76.5 • ID (E) in: 0.94" • Length (C) in: 0.94" • OD 1 (D) in: 63.5 • OD 2 (H) in: 3.46" • ID (D) in: 3.01"
Hygienic NUDS000760204L	DS	3"	76.1(metric)		304	1.4301/S30400	Price On Request
View Page DS Nut, 3” Nominal Imperial, 88.5mm ID GTIN: 840384330634 Legacy Part Number IE: OM.DS.0300 Legacy Part Number UK: OM.DS.0300 Legacy Part Number DK: OMDS0300 Dimensional Image Key: • Length (C) mm: 25 • OD 2 (H) mm: 100 • OD (H) mm: 100 • ID (D) mm: 88.5 • ID (E) in: 0.98" • Length (C) in: 0.98" • OD 1 (D) in: 76.1 • OD 2 (H) in: 3.94" • ID (D) in: 3.48"
Hygienic NUDS001010204L	DS	4"	101.6(metric)		304	1.4301/S30400	Price On Request
View Page DS Nut, 4” Nominal Imperial, 117mm ID GTIN: 840384330641 Legacy Part Number IE: OM.DS.0400 Legacy Part Number UK: OM.DS.0400 Legacy Part Number DK: OMDS0400 Dimensional Image Key: • Length (C) mm: 28 • OD 2 (H) mm: 130 • OD (H) mm: 130 • ID (D) mm: 117 • ID (E) in: 1.1" • Length (C) in: 1.1" • OD 1 (D) in: 101.6 • OD 2 (H) in: 5.12" • ID (D) in: 4.61"
Hygienic NIDS000250126L	DS	1"		0.47" (12mm)	316L	1.4404/S31603	Price On Request

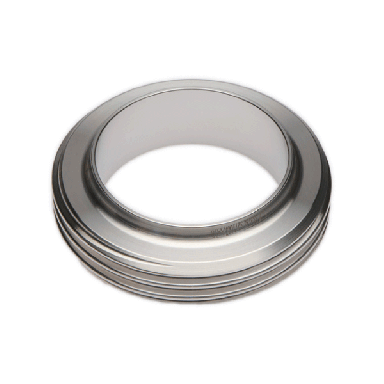

View Page 1" DS Union Male GTIN: 840384330474 Legacy Part Number IE: NI.DS.0100 Legacy Part Number UK: NI.DS.0100 Legacy Part Number DK: NIDS0100 Dimensional Image Key: • Length (C) mm: 18.5 • Flange (A) mm: 12 • Flange (A) in: 0.47" • OD 1 (D) mm: 025 • ID (E) mm: 22.60 • OD 2 (H) mm: 44 • OD (H) mm: 25 • ID (D) mm: 22.6 • ID (E) in: 0.89" • Length (C) in: 0.73" • OD 1 (D) in: 0.98 • OD 2 (H) in: 0.98" • OD (H) in: 1.73" • ID (D) in: 0.89"
Hygienic NIDS000380126L	DS	1 1/2"		0.47" (12mm)	316L	1.4404/S31603	Price On Request
View Page 1½" DS Union Male GTIN: 840384330481 Legacy Part Number IE: NI.DS.0150 Legacy Part Number UK: NI.DS.0150 Legacy Part Number DK: NIDS0150 Dimensional Image Key: • Length (C) mm: 20 • Flange (A) mm: 12 • Flange (A) in: 0.47" • OD 1 (D) mm: 038 • ID (E) mm: 35.60 • OD 2 (H) mm: 58 • OD (H) mm: 38 • ID (D) mm: 35.6 • ID (E) in: 1.4" • Length (C) in: 0.79" • OD 1 (D) in: 1.5 • OD 2 (H) in: 1.5" • OD (H) in: 2.28" • ID (D) in: 1.4"
Hygienic NIDS000510126L	DS	2"		0.47" (12mm)	316L	1.4404/S31603	Price On Request
View Page 2" DS Union Male GTIN: 840384330498 Legacy Part Number IE: NI.DS.0200 Legacy Part Number UK: NI.DS.0200 Legacy Part Number DK: NIDS0200 Dimensional Image Key: • Length (C) mm: 20 • Flange (A) mm: 12 • Flange (A) in: 0.47" • OD 1 (D) mm: 051 • ID (E) mm: 48.60 • OD 2 (H) mm: 72 • OD (H) mm: 51 • ID (D) mm: 48.6 • ID (E) in: 1.91" • Length (C) in: 0.79" • OD 1 (D) in: 2.01 • OD 2 (H) in: 2.01" • OD (H) in: 2.83" • ID (D) in: 1.91"
Hygienic NIDS000630166L	DS	2 1/2"		0.63" (16mm)	316L	1.4404/S31603	Price On Request
View Page 2½" DS Union Male GTIN: 840384330504 Legacy Part Number IE: NI.DS.0250 Legacy Part Number UK: NI.DS.0250 Legacy Part Number DK: NIDS0250 Dimensional Image Key: • Length (C) mm: 24 • Flange (A) mm: 16 • Flange (A) in: 0.63" • OD 1 (D) mm: 063 • ID (E) mm: 60.30 • OD 2 (H) mm: 88 • OD (H) mm: 63.5 • ID (D) mm: 60.3 • ID (E) in: 2.37" • Length (C) in: 0.94" • OD 1 (D) in: 2.5 • OD 2 (H) in: 2.5" • OD (H) in: 3.46" • ID (D) in: 2.37"
Hygienic NIDS000760206L	DS	3"		0.79" (20mm)	316L	1.4404/S31603	Price On Request
View Page 3" DS Union Male GTIN: 840384330511 Legacy Part Number IE: NI.DS.0300 Legacy Part Number UK: NI.DS.0300 Legacy Part Number DK: NIDS0300 Dimensional Image Key: • Length (C) mm: 24 • Flange (A) mm: 20 • Flange (A) in: 0.79" • OD 1 (D) mm: 076 • ID (E) mm: 72.10 • OD 2 (H) mm: 100 • OD (H) mm: 76.1 • ID (D) mm: 72.1 • ID (E) in: 2.84" • Length (C) in: 0.94" • OD 1 (D) in: 3 • OD 2 (H) in: 3" • OD (H) in: 3.94" • ID (D) in: 2.84"
Hygienic NIDS001010206L	DS	4"		0.79" (20mm)	316L	1.4404/S31603	Price On Request
View Page 4" DS Union Male GTIN: 840384330528 Legacy Part Number IE: NI.DS.0400 Legacy Part Number UK: NI.DS.0400 Legacy Part Number DK: NIDS0400 Dimensional Image Key: • Length (C) mm: 24 • Flange (A) mm: 20 • Flange (A) in: 0.79" • OD 1 (D) mm: 101 • ID (E) mm: 97.60 • OD 2 (H) mm: 130 • OD (H) mm: 101.6 • ID (D) mm: 97.6 • ID (E) in: 3.84" • Length (C) in: 0.94" • OD 1 (D) in: 4 • OD 2 (H) in: 4" • OD (H) in: 5.12" • ID (D) in: 3.84"
