SMS Nuts

View Page

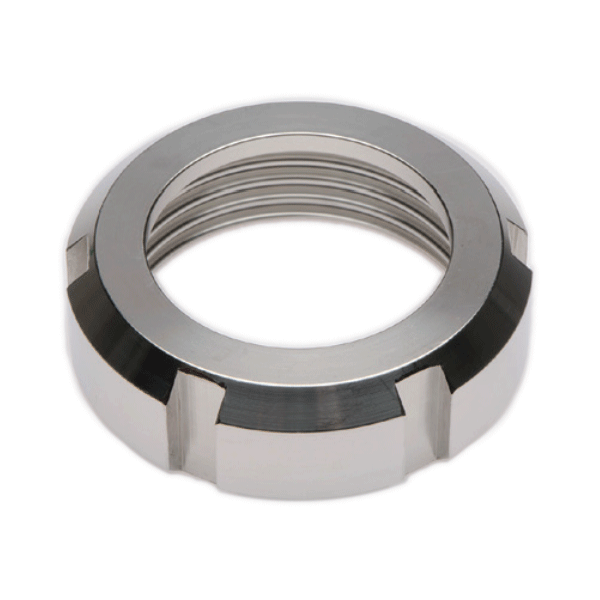

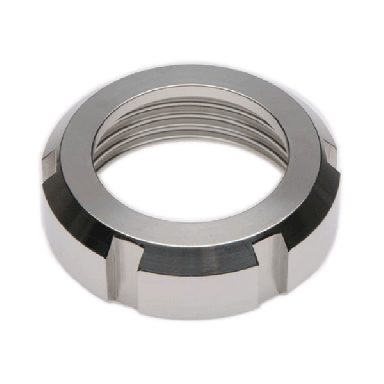

SMS Nut, 1” Nominal Imperial, 32mm ID GTIN:   840384331037 Legacy Part Number IE:   OMSM0100 Legacy Part Number UK:   OMSM0100 Legacy Part Number DK:   OMSM0100

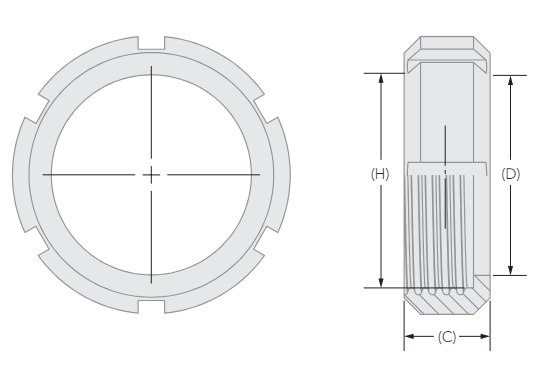

Dimensional Image Key:

• • Length (C) mm:  20
• • OD 1 (D) mm:  25
• • OD 2 (H) mm:  40
• • OD (H) mm:  25
• • ID (D) mm:  32
• • ID (E) in:  1.26"
• • Length (C) in:  0.79"
• • OD 1 (D) in:  0.98
• • OD 2 (H) in:  0.98"
• • OD (H) in:  1.57"
• • ID (D) in:  1.26"

View Page
SMS Nut, 1½” Nominal Imperial, 48mm ID GTIN:   840384331051 Legacy Part Number IE:   OMSM0150 Legacy Part Number UK:   OMSM0150 Legacy Part Number DK:   OMSM0150
Dimensional Image Key:

• • Length (C) mm:  25
• • OD 1 (D) mm:  38
• • OD 2 (H) mm:  60
• • OD (H) mm:  38
• • ID (D) mm:  48
• • ID (E) in:  1.89"
• • Length (C) in:  0.98"
• • OD 1 (D) in:  1.5
• • OD 2 (H) in:  1.5"
• • OD (H) in:  2.36"
• • ID (D) in:  1.89"

View Page
SMS Nut, 2” Nominal Imperial, 60.5mm ID GTIN:   840384331068 Legacy Part Number IE:   OMSM0200 Legacy Part Number UK:   OMSM0200 Legacy Part Number DK:   OMSM0200
Dimensional Image Key:

• • Length (C) mm:  26
• • OD 1 (D) mm:  51
• • OD 2 (H) mm:  70
• • OD (H) mm:  51
• • ID (D) mm:  60.5
• • ID (E) in:  2.38"
• • Length (C) in:  1.02"
• • OD 1 (D) in:  2.01
• • OD 2 (H) in:  2.01"
• • OD (H) in:  2.76"
• • ID (D) in:  2.38"

View Page
SMS Nut, 2½” Nominal Imperial, 74mm ID GTIN:   840384331075 Legacy Part Number IE:   OMSM0250 Legacy Part Number UK:   OMSM0250 Legacy Part Number DK:   OMSM0250
Dimensional Image Key:

• • Length (C) mm:  30
• • OD 1 (D) mm:  63.5
• • OD 2 (H) mm:  85
• • OD (H) mm:  63.5
• • ID (D) mm:  74
• • ID (E) in:  2.91"
• • Length (C) in:  1.18"
• • OD 1 (D) in:  2.5
• • OD 2 (H) in:  2.5"
• • OD (H) in:  3.35"
• • ID (D) in:  2.91"

View Page
SMS Nut, 3” Nominal Imperial, 87mm ID GTIN:   840384331082 Legacy Part Number IE:   OMSM0300 Legacy Part Number UK:   OMSM0300 Legacy Part Number DK:   OMSM0300
Dimensional Image Key:

• • Length (C) mm:  30
• • OD 1 (D) mm:  76.1
• • OD 2 (H) mm:  98
• • OD (H) mm:  76.1
• • ID (D) mm:  87
• • ID (E) in:  3.43"
• • Length (C) in:  1.18"
• • OD 1 (D) in:  3
• • OD 2 (H) in:  3"
• • OD (H) in:  3.86"
• • ID (D) in:  3.43"

View Page
SMS Nut, 4” Nominal Imperial, 117mm ID GTIN:   840384331099 Legacy Part Number IE:   OMSM0400 Legacy Part Number UK:   OMSM0400 Legacy Part Number DK:   OMSM0400
Dimensional Image Key:

• • Length (C) mm:  30
• • OD 1 (D) mm:  101.6
• • OD 2 (H) mm:  132
• • OD (H) mm:  101.6
• • ID (D) mm:  117
• • ID (E) in:  4.61"
• • Length (C) in:  1.18"
• • OD 1 (D) in:  4
• • OD 2 (H) in:  4"
• • OD (H) in:  5.2"
• • ID (D) in:  4.61"
