IDF Male


IDF Male
Industry
PART#
Standard Flange
(A)
Fitting
Component
Material
Grade
EN/ASTM
Std
ID
(E)
OD
(D)
OD2
(H)
Length
(C)
LIST
PRICE

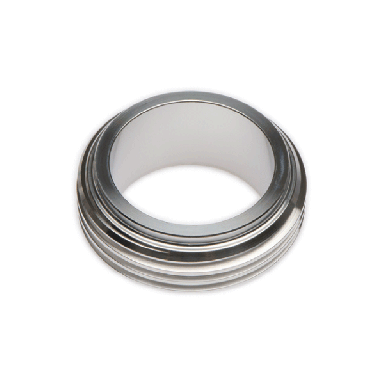

IDF Male Thread Liner / Nipple 316 1.4401/S31600 0.87" (22.2mm) 1 (25.4mm) 1" 0.85" (21.5mm)
dimensional image
View Page
Hygienic IDF Union (1") | Male Thread Liner / Nipple | 316 GTIN:   840384331228 Legacy Part Number IE:   NIID0100 Legacy Part Number UK:   NIID0100 Legacy Part Number DK:   NIID0100
Dimensional Image Key:
  • • Length (C) mm:  21.5
  • • ID (E) mm:  22.2
  • • OD (D) mm:  25.4
  • • OD (H) mm:  25.4
  • • ID (D) mm:  22.2
  • • ID (E) in:  0.87"
  • • Length (C) in:  0.85"
  • • OD (D) in:  1
  • • OD 2 (H) in:  1"
  • • ID (D) in:  0.87"
IDF Male Thread Liner / Nipple 316 1.4401/S31600 1.37" (34.9mm) 1.5 (38.1mm) 1.5" 0.85" (21.5mm)
dimensional image
View Page
Hygienic IDF Union (1 1/2") | Male Thread Liner / Nipple | 316 GTIN:   840384331235 Legacy Part Number IE:   NIID0150 Legacy Part Number UK:   NIID0150 Legacy Part Number DK:   NIID0150
Dimensional Image Key:
  • • Length (C) mm:  21.5
  • • ID (E) mm:  34.9
  • • OD (D) mm:  38.1
  • • OD (H) mm:  38.1
  • • ID (D) mm:  34.9
  • • ID (E) in:  1.37"
  • • Length (C) in:  0.85"
  • • OD (D) in:  1.5
  • • OD 2 (H) in:  1.5"
  • • ID (D) in:  1.37"
IDF Male Thread Liner / Nipple 316 1.4401/S31600 1.87" (47.6mm) 2 (50.8mm) 2" 0.85" (21.5mm)
dimensional image
View Page
Hygienic IDF Union (2") | Male Thread Liner / Nipple | 316 GTIN:   840384331242 Legacy Part Number IE:   NIID0200 Legacy Part Number UK:   NIID0200 Legacy Part Number DK:   NIID0200
Dimensional Image Key:
  • • Length (C) mm:  21.5
  • • ID (E) mm:  47.6
  • • OD (D) mm:  50.8
  • • OD (H) mm:  50.8
  • • ID (D) mm:  47.6
  • • ID (E) in:  1.87"
  • • Length (C) in:  0.85"
  • • OD (D) in:  2
  • • OD 2 (H) in:  2"
  • • ID (D) in:  1.87"
IDF Male Thread Liner / Nipple 316 1.4401/S31600 2.37" (60.3mm) 2.5 (63.5mm) 2.5" 0.85" (21.5mm)
dimensional image
View Page
Hygienic IDF Union (2 1/2") | Male Thread Liner / Nipple | 316 GTIN:   840384331259 Legacy Part Number IE:   NIID0250 Legacy Part Number UK:   NIID0250 Legacy Part Number DK:   NIID0250
Dimensional Image Key:
  • • Length (C) mm:  21.5
  • • ID (E) mm:  60.3
  • • OD (D) mm:  63.5
  • • OD (H) mm:  63.5
  • • ID (D) mm:  60.3
  • • ID (E) in:  2.37"
  • • Length (C) in:  0.85"
  • • OD (D) in:  2.5
  • • OD 2 (H) in:  2.5"
  • • ID (D) in:  2.37"
IDF Male Thread Liner / Nipple 316 1.4401/S31600 2.87" (73mm) 3 (76.2mm) 3" 0.85" (21.5mm)
dimensional image
View Page
Hygienic IDF Union (3") | Male Thread Liner / Nipple | 316 GTIN:   840384331266 Legacy Part Number IE:   NIID0300 Legacy Part Number UK:   NIID0300 Legacy Part Number DK:   NIID0300
Dimensional Image Key:
  • • Length (C) mm:  21.5
  • • ID (E) mm:  73
  • • OD (D) mm:  76.2
  • • OD (H) mm:  76.2
  • • ID (D) mm:  73
  • • ID (E) in:  2.87"
  • • Length (C) in:  0.85"
  • • OD (D) in:  3
  • • OD 2 (H) in:  3"
  • • ID (D) in:  2.87"
IDF Male Thread Liner / Nipple 316 1.4401/S31600 3.84" (97.6mm) 4.02 (102mm) 4.02" 1.18" (30mm)
dimensional image
View Page
Hygienic IDF Union (4") | Male Thread Liner / Nipple | 316 GTIN:   840384331273 Legacy Part Number IE:   NIID0400 Legacy Part Number UK:   NIID0400 Legacy Part Number DK:   NIID0400
Dimensional Image Key:
  • • Length (C) mm:  30
  • • ID (E) mm:  97.6
  • • OD (D) mm:  102
  • • OD (H) mm:  102
  • • ID (D) mm:  97.6
  • • ID (E) in:  3.84"
  • • Length (C) in:  1.18"
  • • OD (D) in:  4.02
  • • OD 2 (H) in:  4.02"
  • • ID (D) in:  3.84"
